怎樣延緩復合土工膜的老化

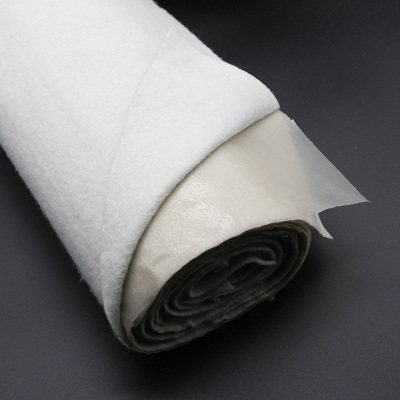

    復合土工膜是一種優(yōu)質(zhì)的土工材料，不過我們在應用過程中也要做好延緩其老化的措施，只有這樣才能為我們帶來更高的效益，那么關(guān)于復合土工膜延緩老化的主要方式有哪些呢，我們來詳細了解下：

    (1)降低材料對光熱的敏感性，防止在聚合物中形成受激勵部分和產(chǎn)生游離基；

    (2)捕獲已產(chǎn)生的游離基，使之不致引起鏈反應或?qū)⒎磻K止；

    (3)分解已經(jīng)產(chǎn)生的過氧化氫化合物；

    (4)使聚合物中存在的重金屬鈍化。

    相應的抗老化劑包括紫外光屏蔽劑、熱穩(wěn)定劑、紫外線吸收劑、能量碎滅劑、游離基鏈式反應抑制劑、自由基清除劑、過氧化物分解劑、金屬鈍化劑及防霉劑等。這些抗老化劑一般不單一使用，而是針對不同材料組合使用，這己成為材料防老化的最基本方法。

    復合土工膜延緩老化的主要方式就是這些，我們一定要根據(jù)說明進行合理的操作，從而使其性能得到充分的展示，為我們帶來更高效益。

    濃度為0.5%的小粒徑炭黑（20nm）與2%的相對粗粒徑的炭黑（95nm），土工膜差不多具有同樣的光保護作用。炭黑是一種非常優(yōu)良的光屏蔽劑和熱氧穩(wěn)定劑，它幾乎能全部地吸收可見光，強烈地反射紫外光，將其混合在HDPE土工膜中通過能量在其多核芳烴結(jié)構(gòu)中的水平轉(zhuǎn)移，顯示良好的紫外線吸收功能。試驗與經(jīng)驗表明，炭黑的光屏蔽效果與其粒度、分散性和用量等因素有關(guān)，一般情況下，在HDPE土工膜中加入炭黑的粒度以巧一25tun為最佳，質(zhì)量分數(shù)以2%一3%為宜，當炭黑量很低時，不能發(fā)揮其屏蔽紫外線功能，只有炭黑的質(zhì)量分數(shù)達到以上時，HDPE土工膜材料方具有優(yōu)良的防老化作用，當添加炭黑質(zhì)量分數(shù)為2%時，HDPE土工膜的抗老化能力可提高20一30倍，質(zhì)量分數(shù)超過5%a時，對HDPE土工膜的物理性能有不良影響。作為光穩(wěn)定劑使用的炭黑品種以槽法炭黑為上品，特別是易混槽黑的效果尤佳。
